名稱：標準型KRF系列
● 安全設計 、環保，帶CE認證符合RoHs標準.
● 印刷.包裝、自動化、電子等多領域使用的真空源
● 靜音化設計,運轉音比KRX系列降低3dB
規格
型號 |
轉速
(rpm) |
設計排氣量
(L/min) |
到達真空度
(kPa以上)
(* 1) |
常用真空度
(kPa以下)
(* 3) |
常用排氣壓力
(kPa以下)
(* 3) |
配管
接口 |
電源三相 |
電機
功率
(KW) |
重量
(kg) |
|
50HZ |
60HZ |
50HZ |
60HZ |
推薦 |
最高 |
推薦 |
最高 |
200/220
50/60HZ |
380
50HZ |
|

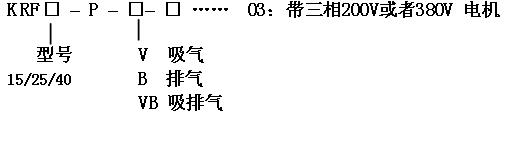

KRF15-P- □ -03 |
|
V |
1450/1730 |
235 |
280 |
84 |
86 |
60 |
75 |
- |
- |
Rc3/4 |
○ |
○ |
0.4 |
19 |
|
B |
1450/1730 |
235 |
280 |
84 |
86 |
- |
- |
60 |
70 |
Rc3/4 |
○ |
○ |
0.4 |
19 |
|
VB |
1450/1730 |
235 |
280 |
84 |
86 |
合計小于60、最高75 |
Rc3/4 |
○ |
○ |
0.4 |
19 |
|
KRF25-P- □ -03 |
|
V |
1450/1730 |
405 |
480 |
86 |
90 |
60 |
80 |
- |
- |
Rc3/4 |
○ |
○ |
0.75 |
28 |
|
B |
1450/1730 |
405 |
480 |
86 |
90 |
- |
- |
60 |
70 |
Rc3/4 |
○ |
○ |
0.75 |
28 |
|
VB |
1450/1730 |
405 |
480 |
86 |
90 |
合計小于60、最高80 |
Rc3/4 |
○ |
○ |
0.75 |
28 |
|
KRF40-P- □ -03 |
|
V |
1450/1730 |
575 |
685 |
86 |
90 |
60 |
80 |
- |
- |
Rc3/4 |
○ |
○ |
1.5 |
36 |
|
B |
1450/1730 |
575 |
685 |
86 |
90 |
- |
- |
60 |
70 |
Rc3/4 |
○ |
○ |
1.5 |
36 |
|
VB |
1450/1730 |
575 |
685 |
86 |
90 |
合計小于60、最高80 |
Rc3/4 |
○ |
○ |
1.5 |
36 |
※ 1 設計排氣量：由容積所計算出的理論值。實際流量參考性能實測數據
※ 2 泵所到達最高真空點在實際上不能使用。只是為了機種選定時計算而使用。
※ 3 可能使用的真空度（排氣壓力）范圍。
※ 使用環境（吸入空氣）條件：溫度： 0～40 ℃ 、濕度：通常濕度（ 65±20% ）
※ 電源電壓的允許波動范圍為額定電壓 ±10% 。
※ 請設置過負荷保護器（熱敏繼電器等）。
設定值：請以電機標牌上記載的額定電流值為標準。

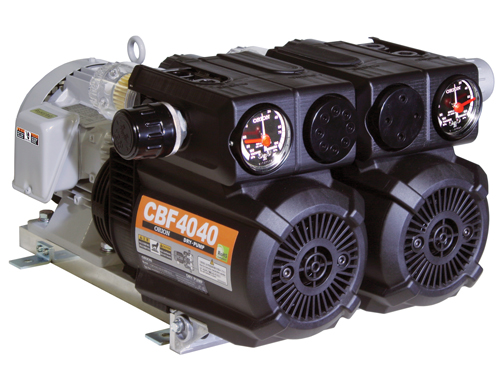

名稱：復合型CBF系列
常用真空度 60kPa 以下
常用 排氣壓力 60kPa 以下
流量 280 ～ 685 L/min( 6 0Hz)
RoHs指令 符合CE標準
特長：
● 安全設計 、 環保,帶CE認證符合RoHs標準
● 靜音化設計,運轉音比CBX系列降低3dB
● 使用新型滑片,使用壽命比CBX系列增加30%
用途
● 印刷、包裝、自動化、電子等多領域使用的真空源
規格
型號 |
轉速
(rpm) |
設計排氣量
( L/min )
( ※ 1) |
常用真空度
(V)
kPa以 下 ※ 2 |
常用排氣壓力
(B)
kPa以 下 ※ 2 |
常用壓力 |
配管
接口 |
電源 ( 三相) |
電機功率
(KW ) |
重量
(kg ) |
|
50HZ |
60HZ |
推薦 |
最高 |
200/220
50/60HZ |
380
50 HZ |
|

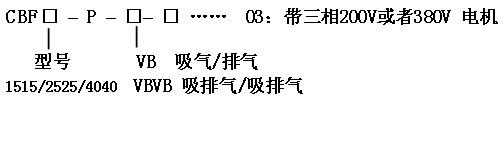

CBF1515-P- □ -03 |
|
VB |
1410/1690 |
235 |
280 |
60 |
60 |
- |
- |
Rc3/4 |
○ |
○ |
0.75 |
36 |
|
VBVB |
1410/1690 |
235 |
280 |
- |
- |
※ 3 |
※ 4 |
Rc3/4 |
○ |
○ |
0.75 |
36 |
|
VV |
1410/1690 |
235 |
280 |
60 |
- |
- |
- |
Rc3/4 |
○ |
○ |
0.75 |
36 |
|
BB |
1410/1690 |
235 |
280 |
- |
60 |
- |
- |
Rc3/4 |
○ |
○ |
0.75 |
36 |
|
CBF2525-P- □ -03 |
|
VB |
1410/1690 |
405 |
480 |
60 |
60 |
- |
- |
Rc3/4 |
○ |
○ |
1.5 |
46 |
|
|
VBVB |
1410/1690 |
235 |
280 |
- |
- |
※ 3 |
※ 4 |
Rc3/4 |
○ |
○ |
1.5 |
46 |
|
|
VV |
1410/1690 |
235 |
280 |
60 |
- |
- |
- |
Rc3/4 |
○ |
○ |
1.5 |
46 |
|
|
BB |
1410/1690 |
235 |
280 |
- |
60 |
- |
- |
Rc3/4 |
○ |
○ |
1.5 |
46 |
|
|
CBF4040-P- □ -03 |
|
VB |
1410/1690 |
575 |
685 |
60 |
60 |
- |
- |
Rc3/4 |
○ |
○ |
2.2 |
58 |
|
|
VBVB |
1410/1690 |
575 |
685 |
- |
- |
※ 3 |
※ 4 |
Rc3/4 |
○ |
○ |
2.2 |
58 |
|
|
VV |
1410/1690 |
575 |
685 |
60 |
- |
- |
- |
Rc3/4 |
○ |
○ |
2.2 |
58 |
|
|
BB |
1410/1690 |
575 |
685 |
- |
60 |
- |
- |
Rc3/4 |
○ |
○ |
2.2 |
58 |
| ※ 1 設計排氣量：由容積所計算出的理論值。實際流量參考性能實測數據
※ 2 可以使用的真空.排氣壓力范圍
※ 3 推薦使用范圍:每側單體泵真空與排氣壓力 合計小于60 kPa以 下.
※ 4 最高值:每側單體泵真空與排氣壓力 合計小于80 kPa以 下.
※ 使用環境（吸入空氣）條件：溫度： 0～40 ℃ 、濕度：通常濕度（ 65±20% ）
※ 電源電壓的允許波動范圍為額定電壓 ±10% 。
※ 請設置過負荷保護器（熱敏繼電器等）。設定值請以電機標牌上記載的額定電流值為標準 |
